简介罗茨真空泵原理、用途与操作注意事项

文章出处:   责任编辑:   发布时间:2022-01-13 14:11:35    点击数:-   【

罗茨真空泵(简称:罗茨泵)是指泵内装有两个相反方向同步旋转的叶形转子,转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。本文小编就为大家整合了一些罗茨真空泵基本工作原理、特点、适用场合、注意事项以及日常保养等常见问题:


罗茨真空泵工作原理

    靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵,此泵不可以单独抽气,前级需配油封、水环等可直排大气。罗茨泵的工作原理与罗茨鼓风机相似,由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。


罗茨真空泵具有以下特点

? 在较宽的压强范围内有较大的抽速;

? 启动快,耗功少,运转维护费用低;

? 对被抽气体中含有的灰尘和水蒸气不敏感;

? 转子不必润滑,泵腔内无油,但转子表面加工和检查比较困难;

? 振动小,运转平稳,没有排气阀;

? 驱动功率小,机械摩擦损失小;

? 结构紧凑,占地面积小;

? 运转维护费用低

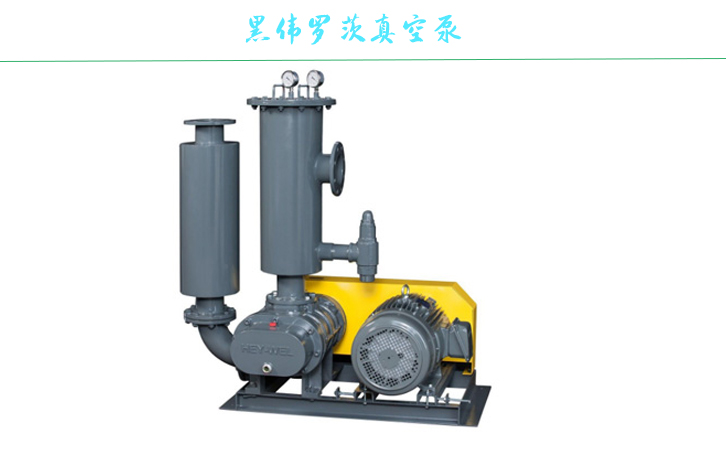

上海黑伟罗茨真空泵

罗茨真空泵适用场合

罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验,所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。

罗茨真空泵广泛地应用于单晶炉、铸锭炉的配套上,以及镀膜、电工、冶炼、化工、陶瓷、航空、实验室等多种场合的真空镀膜、真空干燥、真空脱气、真空浸渍、真空钎焊、真空热处理、真空浓缩、真空反应、高空模拟试验等,它不能单独使用,它可与滑阀真空泵、螺杆真空泵、旋片真空泵、水环真空泵等前级泵组成真空机组使用,获得更好的真空,更高的抽气效率。

罗茨真空泵机组全程操作的注意事项


罗茨真空泵开机前的准备

1.检查水冲泵(前级泵)水箱液位是否达到水箱的3/4以上,若不足则补足。 2.检查水箱内所使用的水是否清洁,不允许用含有泥沙的污水,以免堵塞管路,罗茨真空泵增加水泵叶轮磨损、增大电机负荷造成故障,影响水冲泵使用寿命。

3.检查中间泵及主泵泵体内的润滑油油面高度,必须达油窗的3/4以上,同时检查润滑油的颜色,罗茨真空泵出现乳白色或黑色杂质较多则通知机修更换润滑油。

4.罗茨真空泵检查中间泵及主泵循环冷却水水路是否完好,打开循环冷却水进出口阀门,检查循环冷却进出水是否正常。

5.检查中间泵底部缓冲罐排污阀门是否关闭。

6.检查真空泵机组电路完好及控制柜各项指示等是否正常。

7.检查真空泵机组电极触点压力表中级泵、主泵启动压力是否正常(中级泵启动入口压力为0.065Mpa以上,主泵启动入口压力为0.085Mpa以上)。 8.待以上事项检查完毕确认无误后方可启动真空机组。 罗茨


罗茨真空泵运转注意事项

1真空机组在运转过程中声响应均匀,无杂音且运行中无不规则的异常震动。

2注意电动机负荷和泵的各部位温升情况,在正常情况下,罗茨真空泵泵的最高温升不得超过40℃,工作最高温度不得超过80℃。

3在工作中如发现有漏油时,应立即停止工作,泄压后进行检查、修理。罗茨真空泵不允许在发现漏油的现象之后,仍继续进行工作或带压进行检修。 4在工作中必须保证循环冷却水的正常进出。 罗茨真空泵


罗茨真空泵真空机组启动

1打开中间泵和主泵循环冷却水进出口阀门,确保循环冷却进出水正常。

2关闭水冲泵缓冲罐排污阀门,启动水冲泵,待运行正常(电机及泵发出噪声均衡)后,缓慢开启前级水冲泵旁通管道上的阀门和罗茨真空泵进气阀门。

3待系统压力达到中间泵设定的允许进口压力后,启动中间泵,如过采用自动控制挡,则直接拨到自动控制挡,机组的启动过程则实现自动化。

4如手动控制,当中间泵出口压力达到主泵允许进口压力后,启动主泵。 罗茨真空泵真空机组停机

1将真空机组控制柜上控制手柄打入手动挡,关闭罗茨真空泵的吸气口阀门,与真空系统隔断。

2按主泵、中间泵前级水冲泵次序,逐级停泵,严禁搞错停机程序。 3在停前级水冲泵时,先打开水冲泵缓冲罐排污阀门,后停泵关机。


影响罗茨真空泵能效的四大因素解析

1、对工作蒸汽及其干度的研究:

蒸汽压力偏低及压力波动均对真空泵的能力有较大影响,因此蒸汽压力不应低于要求的工作压力,但所用真空泵结构设计已定型,过多提高蒸汽压力并不会增加抽气量及真空度。

2、对循环冷却水要求的研究:

冷却水供量不足,冷凝器会发热,气流声音变大,真空度迅速下降,甚至蒸汽会返入抽气管。

3、对真空泵系统密封要求的研究:

真空泵处于极限状态时,第1级排出的水很少,有时甚至没有。因此,第1级泵有大量水排出,可以认为是系统有泄漏。通常的漏气原因有:垫片没装、装错或损坏,螺栓未拧紧,法兰面损坏,焊缝有沙眼,接头(压力表、真空表等)未装好。

4、对喷嘴要求的研究:

喷嘴是影响真空泵性能的重要部件,存在的问题有:喷嘴装错、装歪、堵塞、损坏、腐蚀和泄漏,不管采取何种预防措施,喷嘴的堵塞在所难免。


如何保养罗茨真空泵

要定期对进行检查

检查分为每日检查、每月检查还有半年一检查,每日检查的项目主要是:油位检查:油量过多,使温度升高,油量过少,造成润滑不良;温度检查:用温度计检查泵各部位温度;电动机负荷检查:用功率表或电流,电压表测量电动机负荷。

每月检查联轴器及垫片是否损坏和松动。三个月检查:齿轮箱内润滑油是否变质

半年检查活塞环及活塞环衬套是否磨损;齿轮微量程度的磨损对转子正常运转是否产生影响,是否需要调整;前盖轴承箱内润滑油是否变质。

在检查中遇到问题及时解决,如问题过大最好及时联系工程师维修调整。
